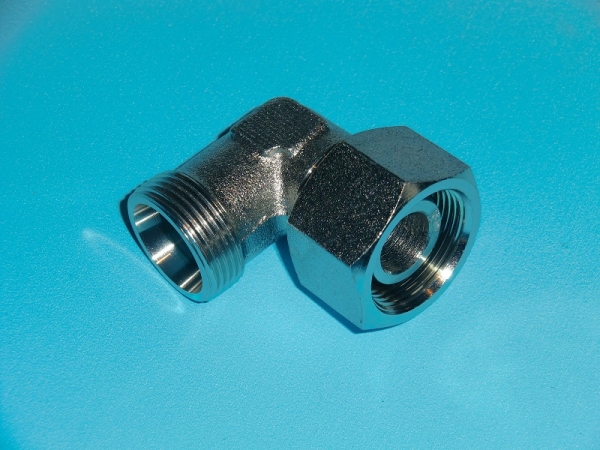

EVW 16S M 24 x 1,5 einstellbare Winkelverschraubung
EVW 16S M 18 x 1,5 einstellbare Winkelverschraubung nach DIN 2353
ohne Schneidringe und Überwurfmuttern
Schwere Baureihe
Technische Daten:
für Hydraulikrohr Außen-Ø 16 mm
Gewinde M 24 x 1,5
max. Betriebsdruck 400 bar
Abmessungen:
D1 = Ø 16 mm
L = 30 mm
L1 = 36 mm
Schlüsselweite1 30 mm
Schlüsselweite2 24 mm
(fertigungsbedingte Änderungen möglich)
Wird durch O-Ring-Variante ersetzt (420 bar)
