Fassung DN 16 1SN/2SN/2SC
Pressfassung
für Hydraulikschlauch DN 16 1SN / 2SN / 2SC
Pressmaß 1SN - 27,0mm
Pressmaß 2SN - 28,2mm
Pressmaß 2SC - 27,6mm
zulässige Toleranz +0,0 / -0,4mm

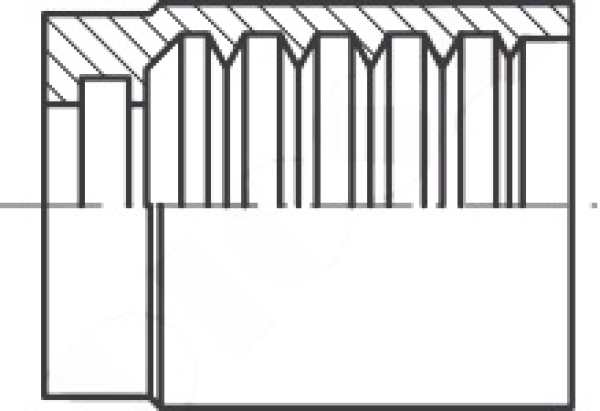

Abmessungen:
L = 36,0 mm
L1 = 29,0 mm
ØA = 33 mm
ØC = 21,5 mm
ØD = 31,8 mm
Ø E = 26,3 mm
L = 36,0 mm
L1 = 29,0 mm
ØA = 33 mm
ØC = 21,5 mm
ØD = 31,8 mm
Ø E = 26,3 mm
Alle Angaben beruhen auf Herstellerdaten.
