Fassung DN 16 2ST/R9AT/R12/4SP
Pressfassung
für Hydraulikschlauch DN 16 2ST / R12 / 4SP
Pressmaß 2ST - 29,1mm
Pressmaß 4SP - 29,7mm
Außenschällänge 24,5 mm

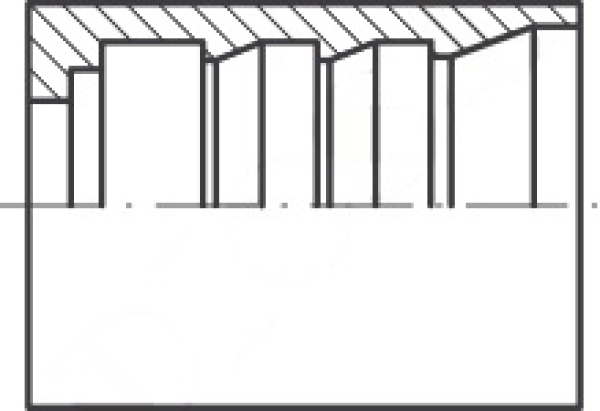

Abmessungen:
L = 38,0 mm
L1 = 33,5 mm
ØC = 21,6 mm
ØD = 33,0 mm
Ø E = 25,5 mm
L = 38,0 mm
L1 = 33,5 mm
ØC = 21,6 mm
ØD = 33,0 mm
Ø E = 25,5 mm
Alle Angaben beruhen auf Herstellerdaten.
