Fassung DN 19 1SN/2SN/2SC
Pressfassung
für Hydraulikschlauch DN 19 1SN / 2SN / 2SC
Pressmaß 1SN - 30,0mm
Pressmaß 2SN - 32,1mm
Pressmaß 2SC - 31,2mm
zulässige Toleranz +0,0 / -0,4mm

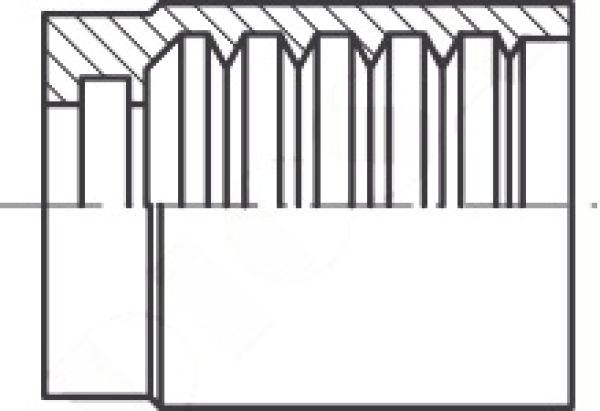

Abmessungen:
L = 42,5 mm
L1 = 34,2 mm
ØA = 37 mm
ØC = 24,4 mm
ØD = 35,75 mm
Ø E = 30,2 mm
L = 42,5 mm
L1 = 34,2 mm
ØA = 37 mm
ØC = 24,4 mm
ØD = 35,75 mm
Ø E = 30,2 mm
Alle Angaben beruhen auf Herstellerdaten.
