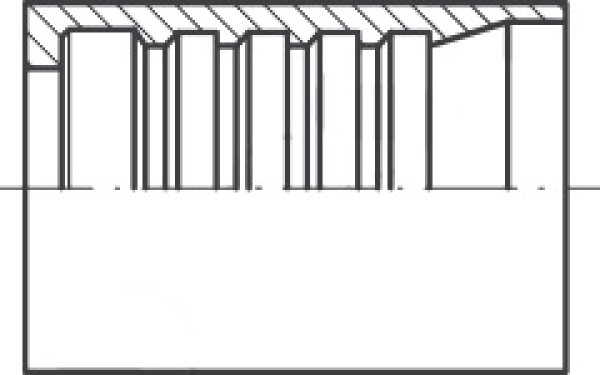

Fassung DN 19 4SH / R13 / R15
Pressfassung
für Hydraulikschlauch DN 19 4SH / R13 / R15
Pressmaß 4SH - 35,5mm
Pressmaß R13 - 36,0mm
Pressmaß R15 - 35,5mm
Außenschällänge 52,0 mm
Innenschällänge 17,0 mm
Abmessungen:
L = 62,0 mm
L1 = 59,0 mm
ØA = 40,0 mm
ØC = 30,0 mm
ØD = 23,4 mm
L = 62,0 mm
L1 = 59,0 mm
ØA = 40,0 mm
ØC = 30,0 mm
ØD = 23,4 mm
Alle Angaben beruhen auf Herstellerdaten.
