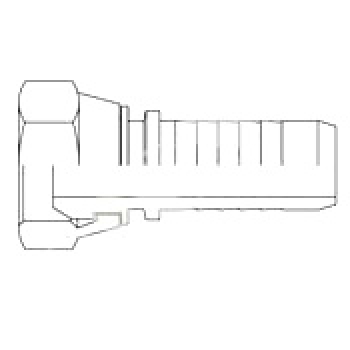

Fassung DN 6 1SN/2SN/2SC
Pressfassung
für Hydraulikschlauch DN 6 1SN / 2SN / 2SC
Pressmaß 1SN - 17,4mm
Pressmaß 2SN - 18,0mm
Pressmaß 2SC - 18,1mm
zulässige Toleranz +0,0 / -0,2mm
Abmessungen:
L = 30,0 mm
L1 = 24,4 mm
ØA = 23 mm
ØC = 11,5 mm
ØD = 21,8 mm
Ø E = 15,5 mm
L = 30,0 mm
L1 = 24,4 mm
ØA = 23 mm
ØC = 11,5 mm
ØD = 21,8 mm
Ø E = 15,5 mm
Alle Angaben beruhen auf Herstellerdaten.
