Fassung DN 8 1SN/2SN/2SC
Pressfassung
für Hydraulikschlauch DN 8 1SN / 2SN / 2SC
Pressmaß 1SN - 18,6mm
Pressmaß 2SN - 19,8mm
Pressmaß 2SC - 18,8mm
zulässige Toleranz +0,0 / -0,2mm

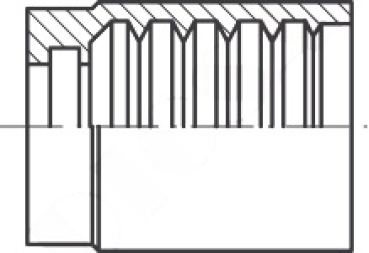

Abmessungen:
L = 30,0 mm
L1 = 24,0 mm
ØA = 23 mm
ØC = 13,3 mm
ØD = 22,8 mm
Ø E = 17,3 mm
L = 30,0 mm
L1 = 24,0 mm
ØA = 23 mm
ØC = 13,3 mm
ØD = 22,8 mm
Ø E = 17,3 mm
Alle Angaben beruhen auf Herstellerdaten.
